جزئیات محصول:
|
کاربرد: | ساختمان های انبار فولادی سازه ای سقف خرپایی | تایپ کنید: | انبار فولاد سقف خرپایی |
---|---|---|---|
سرویس: | ساخت خرپا فولادی | مواد فولادی خام: | Q235B، Q355B |
درمان سطحی: | رنگ آمیزی یا گالوانیزه گرم | عمر سرویس: | 50 سال |
دیوار و سقف: | پشم شیشه | محدوده کاری: | طراحی، ساخت، نصب |
برجسته: | ساختمان سازه های فلزی,ساختمان های ذخیره سازی فلزی,انبار سازه های فولادی سقف خرپایی |
خرپا سقف سازه های فولادی انبار ساختمان های فولادی خرپا ساخت

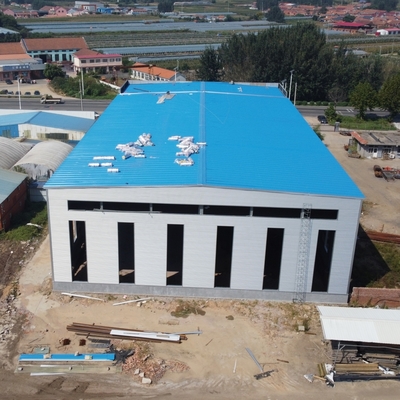

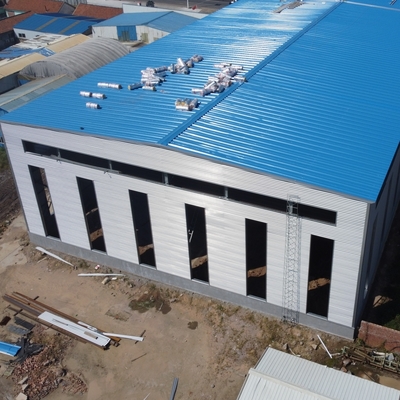

این یک ساختمان انبار سقف خرپایی اسکلت فلزی است.در مقایسه با تیر فولادی مقطع H به عنوان ساختار سقف، سقف خرپایی را می توان برای ساختمان با دهانه بزرگتر اعمال کرد و باعث صرفه جویی در مقدار فولاد و پایداری سازه بهتر شد.
سازه خرپایی شکل سازه ای نسبتا رایج سازه فولادی است.از آنجا که دارای ویژگی های دهانه بزرگ و شکل بزرگ است، اغلب در ساختمان های اسکلت فلزی در مقیاس بزرگ، استادیوم ها، ایستگاه ها، فرودگاه ها و سایر ساختمان های عمومی بزرگ استفاده می شود.در سال های اخیر، توسعه سریع راه آهن های سریع السیر و بین شهری.این نوع سازه اغلب در ساختمان ایستگاه ترانزیت ریلی استفاده می شود.
نام |
خرپا سقف سازه های فولادی انبار ساختمان های فولادی خرپا ساخت |
نوع ساختار | سقف خرپا، چند دهانه |
طول | 120 متر |
عرض | 100 متر |
ارتفاع پیشرو | 11 متر |
شیب سقف | 10% |
فاصله ستون های دیوار شیروانی | 7.5 متر |
سقف |
ساندویچ پانل پشم سنگ به ضخامت 75 میلی متر |
دیوار | ساندویچ پانل پشم سنگ به ضخامت 75 میلی متر |
در، درب | در کشویی |
پنجره | نورگیر روبانی |
تفاوت ارتفاع داخل و خارج | 300 میلی متر |
سیستم قاب فولادی اصلی | |
ساختار اصلی | H مقطع فولاد Q355، رنگ آلکیدی، دو رنگ اولیه، دو رنگ پایان. |
جنس سقف | XZ160*60*20*2.5 گالوانیزه |
روکش دیواری | XZ160*60*20*2.5 گالوانیزه |
پیچ فشرده | درجه 10.9 |
پیچ و مهره سگک را بچرخانید | M20+2، فولاد Q235، پردازش |
پیچ لنگر | M24، فولاد Q235، پردازش |
پیچ معمولی | پیچ گالوانیزه M20 |
پیچ معمولی | پیچ گالوانیزه M12 |
مهره بند | پیچ گالوانیزه M12 |
سیستم مهاربندی | |
مهاربند ضربدری | میلگرد فولادی ف20 Q235 فرآوری شده و رنگ شده (نقاشی آلکیدی) |
مهاربند زاویه | فولاد زاویه L50*5 Q235، فرآیند و رنگ شده (نقاشی آلکیدی) |
مهاربندی ستون | میلگرد فولادی ف25 Q235 فرآوری شده و رنگ شده (نقاشی آلکیدی) |
نوار کراوات | لوله فولادی Φ127*3 Q235 فرآوری شده و رنگ شده (نقاشی آلکیدی) |
بریس خمیر | Φ32*2.5 میلگرد فولادی ف12 Q235 فرآوری شده و رنگ شده (نقاشی آلکیدی) |
سیستم دیوار و سقف | |
پانل سقف | ساندویچ پانل پشم سنگ به ضخامت 75 میلی متر |
پانل دیواری | ساندویچ پانل پشم سنگ به ضخامت 75 میلی متر |
پوشش لبه | صفحه رنگی 0.5 میلی متری، زاویه Alu. |
یراق آلات و لوازم جانبی | ناخن، چسب و غیره |
ونتیلاتور بدون برق | قطر Φ600، فولاد ضد زنگ |
باند نورپردازی آسمان | 1.2 میلی متر FRP، دو لایه |
در کشویی | درب ساندویچ پانل |
سیستم زهکشی سقف | |
ناودان | ورق فولادی رنگی 0.5 میلی متری |
لوله های باران | لوله پی وی سی Φ110 |
تمام اجزای ساختار، پانل ها، پیچ و مهره ها و انواع لوازم جانبی با بسته بندی استاندارد حمل و نقل اقیانوسی مناسب بسته بندی شده و در 40'HQ بارگیری می شوند.
کلیه محصولات در محل بارگیری کارخانه ما با استفاده از جرثقیل و لیفتراک توسط کارگران ماهر ما بارگیری می شوند که از آسیب دیدن کالا جلوگیری می کنند.
سوال زیر را باید قبل از تعیین قیمت بدانیم.فقط با خیال راحت آنچه را که می دانید پر کنید.
1 | مکان (کجا ساخته می شود؟) | _____کشور، منطقه |
2 | سایز: طول*عرض*ارتفاع | _____mm*_____mm*_____mm |
3 | بار باد (حداکثر سرعت باد) | _____kn/m2، _____km/h، _____m/s |
4 | بار برف (حداکثر ارتفاع برف) | _____kn/m2، _____mm |
5 | ضد زلزله | _____مرحله |
6 | دیوار آجری مورد نیاز است یا نه | اگر بله، 1.2 متر ارتفاع یا 1.5 متر ارتفاع |
7 | عایق حرارتی | اگر بله، ساندویچ پانل های EPS، پشم فایبرگلاس، پشم سنگ، PU پیشنهاد می شود..اگر نه، ورق های فولادی اوکی خواهند بود.هزینه دومی بسیار خواهد بود پایین تر از قبلی |
8 | تعداد و اندازه درب | _____واحد، _____(عرض) میلی متر*_____(ارتفاع) میلی متر |
9 | کمیت و اندازه پنجره | _____واحد، _____(عرض) میلی متر*_____(ارتفاع) میلی متر |
10 | جرثقیل مورد نیاز است یا نه | اگر بله، _____واحد، حداکثر.بلند کردن وزنه____تن؛حداکثرارتفاع بلند کردن _____m |
